Obróbka CNC, obróbka precyzyjna

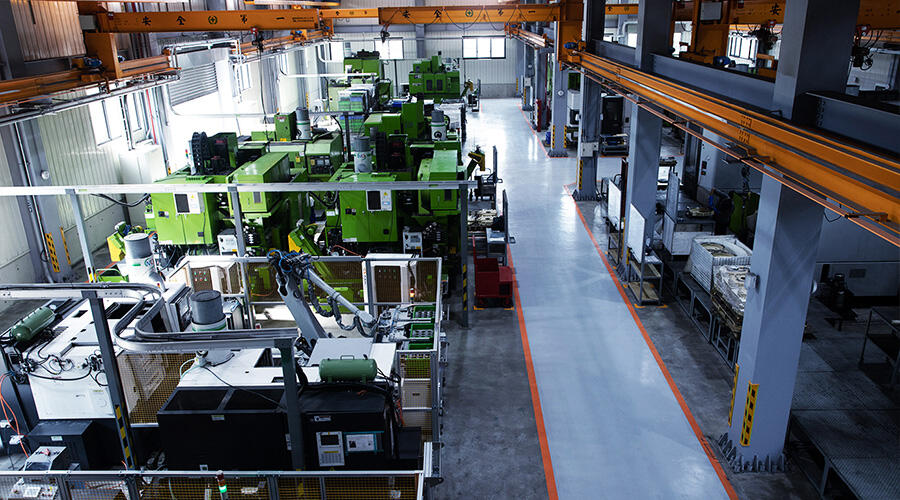

Nasz dział obróbki mechanicznej dysponuje pionowymi i poziomymi centrami tokarskimi i frezarskimi oraz tokarkami CNC, które umożliwiają wykonywanie kompleksowych procesów obróbki za jednym razem.
WKPT oferuje usługi w zakresie zaopatrzenia w materiały metalowe, planowania form, przyrządów obróbkowych i oprzyrządowania, precyzyjnej obróbki CNC oraz obróbki powierzchni. Na linii produkcyjnej do obróbki metali wykorzystujemy pionowe i poziome centra obróbcze tokarskie i frezarskie, aby pomóc klientom w realizacji potrzeb w zakresie obróbki metali o wysokiej precyzji i złożonych elementów metalowych. Nasi klienci skorzystali z naszych najlepszych rozwiązań obróbczych dzięki zaletom obróbki pionowej i poziomej. Obecnie posiadamy ponad 50 pionowych i poziomych centrów obróbczych frezarskich, tokarek CNC oraz centrów tokarsko-frezarskich, które mogą realizować wszystkie kompleksowe procesy obróbki jednocześnie. Nie tylko zwiększamy skalę obróbki, ale również co roku rozszerzamy linię produkcyjną centrów obróbczych. Oprócz obecnych maszyn do obróbki metali o wysokim momencie obrotowym, rozszerzamy również ofertę szybkich maszyn obróbczych, aby zwiększyć wydajność precyzyjnej obróbki stopów aluminium.
Możliwość obróbki z odwróceniem czwartej osi i pozycjonowaniem piątej osi
Oprócz możliwości obróbki w trzech osiach XYZ, frezarka posiada również czwartą oś (oś obrotu), umożliwiającą obróbkę wieloosiową z odwróceniem. Część sprzętu obróbczego posiada piątą oś (oś 4+1), która zapewnia pięcioosiową orientację i pięciostronne pozycjonowanie. Dzięki elastycznemu obrotowi pięcioosiowej maszyny, obróbka złożonych detali nie stanowi już problemu. W porównaniu z obrabiarką trójosiową, podczas obróbki wymagane są operacje obracania, pobierania i umieszczania, załadunku i rozładunku, natomiast pięcioosiowe pionowe centrum obróbcze może integrować różne procesy obróbki złożonych detali na tym samym urządzeniu, umożliwiając jednorazową, wielopłaszczyznową obróbkę. Może to zmniejszyć liczbę błędów i czasochłonne repozycjonowanie, obniżając koszty i poprawiając jakość produkcji. Pięcioosiowe centrum obróbcze może spełnić wymagania klientów dotyczące precyzji, zwłaszcza gdy kąt obróbki detalu jest ograniczony, na przykład w przypadku części urządzeń energetyki wiatrowej, części maszyn budowlanych lub innych części specjalnych.
Wykorzystaj poziome centrum obróbcze DMG MORI, aby dokonać szybkiej wymiany form oraz poprawić jakość i wydajność produkcji.
Wysokowydajne wrzeciono skrawające umożliwia obróbkę o wysokiej precyzji.
Produkcja komponentów urządzeń dla przemysłu technologii precyzyjnej
Monitorowanie obciążeń skrawaniem i zarządzanie żywotnością narzędzi poprzez systemy cyfrowe.

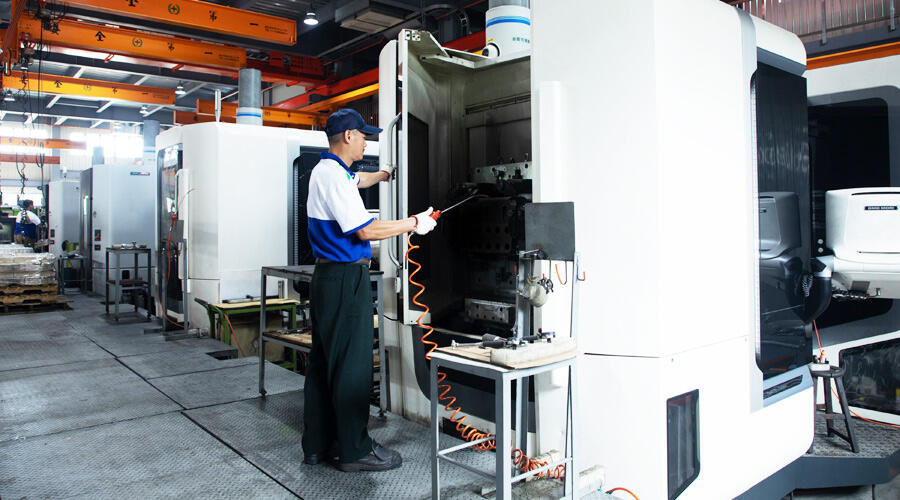

Do prototypowania i produkcji precyzyjnych detali wykorzystujemy poziome centrum obróbcze marki DMG MORI.
W produkcji podzespołów półprzewodnikowych i elektronicznych, wykorzystujemy zaawansowane technologicznie poziome centrum obróbcze DMG MORI do prototypowania i produkcji precyzyjnych detali dla klientów. Centrum to charakteryzuje się zaawansowaną technologią obróbki, wysoką dynamiką, sztywnością, precyzją i automatyzacją. W zależności od złożoności i wymagań detalu, uruchamiamy standardowy system automatyzacji lub modernizujemy niestandardowe rozwiązanie, aby zapewnić elastyczny system produkcyjny.
Sprzęt do obróbki i możliwości przetwarzania
1. Lista sprzętu do obróbki skrawaniem
| Rodzaje sprzętu | Marka/Specyfikacja | Zakres roboczy | Ilość | ||
|---|---|---|---|---|---|
| Oś X | Oś Y | Oś Z | |||
| Pionowe centrum obróbkowe | Tongtai TMV-760A | 760 mm | 450 mm | 530 mm | 1 |
| Pionowe centrum obróbkowe | Tongtai TMV-850A | 850 mm | 500 mm | 530 mm | 6 |
| Pionowe centrum obróbkowe | Tongtai TMV-1100A | 1100 mm | 530 mm | 530 mm | 4 |
| Pionowe centrum obróbkowe | Młyn do szamotuł e-1100 | 1100 mm | 610 mm | 610 mm | 3 |
| Pionowe centrum obróbkowe | KAFO VMC-106 | 1020 mm | 600 mm | 635 mm | 7 |
| Pionowe centrum obróbkowe | KAFO VMC-137 | 1300 mm | 700 mm | 700 mm | 1 |
| Centrum obróbcze poziome | KAFO HMC-630 | 1100 mm | 825 mm | 885 mm | 1 |
| Centrum obróbcze poziome | DMG MORI NHX-4000 | 560 mm | 560 mm | 660 mm | 1 |
| Centrum obróbcze poziome | DMG MORI NHX-6300 | 1050 mm | 900 mm | 1030 mm | 4 |
| Pionowe centrum tokarskie CNC | Tongtai TVL-6DA | 760 mm | - | 385 mm | 2 |
| Pionowe centrum tokarskie CNC | Tongtai TVL-40 | 390 mm | - | 285 mm | 6 |
| Pionowe centrum tokarskie CNC | Victor Taichung VTURN-V760 | 780 mm | - | 380 mm | 1 |
| Centrum tokarskie poziome CNC | Victor Taichung Vturn-26 | 360 mm | - | 600 mm | 2 |
| Centrum tokarskie poziome CNC | Tatung OKUMA L400-E | 390 mm | - | 520 mm | 4 |
| Centrum obróbcze 5-osiowe | Młyn do szamotu C50-5A Zakres ruchu osi A +30˚~-120˚ Przesuw osi C 60˚ (ciągły) | 810 mm | 700 mm | 610 mm | 1 |
| Centrum obróbcze 5-osiowe | FFG U-600P Obrót osi A +110°~-90° Obrót osi C o 360° | 460 mm | 620 mm | 400 mm | 1 |
| Centrum obróbcze 5-osiowe | Quaser UX600 | 885 mm | 800 mm | 500 mm | 1 |
► 1-1 Maksymalny rozmiar obróbki
- Pionowe centrum obróbkowe: Produkty o zakresie obróbki poniżej 1300mm długości i 700mm szerokości.
- Poziome centrum obróbkowe: Produkty o zakresie obróbki poniżej 1050 mm i szerokości 900 mm.
- Centrum tokarskie pionowe: Zakres obróbki produktów do średnicy 780mm.
- Centrum poziome: Produkty o zakresie obróbki poniżej średnicy 390 mm.
► 1-2 Zdolność procesu / Dokładność obróbki
- W przypadku obróbki otworu, okrągłość można kontrolować z dokładnością mniejszą niż 0,005 mm, a prostoliniowość z dokładnością mniejszą niż 0,005 mm.
- Odległość między poszczególnymi otworami może być kontrolowana z dokładnością do 0,01 mm (na specjalne życzenie) lub do 0,02 mm (na normalne życzenie).
2. Sprzęt czyszczący, sprzęt do gratowania strumieniem wody pod wysokim ciśnieniem
| Sprzęt | Spec | Ilość |
|---|---|---|
| Maszyna do czyszczenia ultradźwiękowego | - | 2 |
| Przecinarka wodna wysokociśnieniowa | - | 1 |
3. Sprzęt spawalniczy
| Sprzęt | Spec | Ilość |
|---|---|---|
| Automatyczny sprzęt spawalniczy | - | 1 |
4. Sprzęt do powlekania (dostosowany)
| Sprzęt | Opis | Ilość |
|---|---|---|
| Linia powlekania płynnego | Powlekanie, suszenie | 1 |
5. Sprzęt do wykrywania wycieków gazu/cieczy
| Sprzęt | Opis | Ilość |
|---|---|---|
| Maszyna do wykrywania wycieków cieczy | - | 1 |
| Maszyna do wykrywania wycieków gazu | - | 1 |
